產品概述:
普天同創生產精細分度值和高分辨力型微分頭(螺旋測微器),不銹鋼材質,硬質合金測量面,純機械式器件。該微分頭由滑動量桿、量桿套筒、讀數內筒、讀數外筒及高精密螺紋付組成,依據螺旋放大的原理制成的,即螺桿在螺母中旋轉一周,螺桿便沿著旋轉軸線方向前進或后退一個螺距的距離。(球測面 棘輪測力)
指標參數:
測量范圍0~25㎜(最大量程25㎜)
精度 ±0.003㎜
分辨率 0.01㎜
位移變化讀數:
L=(a+0.001b+0.0001c)-(a0+0.001b0+0.001c0)
a—內筒毫米刻線讀數
b—外筒刻線讀數
c—游標刻線讀數
a0 b0 c0 為相應位移變化前讀數


(注:可定制各類非標微分頭)

|

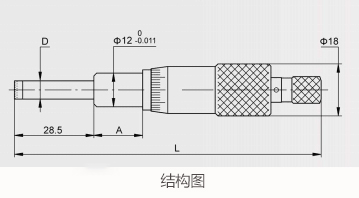

					 測量范圍(mm/in)  |

					 分度值(mm/in)  |

					 d (mm)  |

					 D×L1 (mm)  |

					 L (mm)  |

|
					 0-25mm  |

					 0.001mm  |

					 Φ6.5  |

					 Φ13×17  |

					 118  |

|
					 0-6.5mm  |

					 0.01mm  |

					 Φ3.5  |

					 Φ6×6.5  |

					 37  |

|
					 0-13mm  |

					 0.01mm  |

					 Φ5  |

					 Φ9.5×9.5  |

					 58.5  |

|
					 0-15mm  |

					 0.01mm  |

					 Φ5  |

					 Φ9.5×9.5  |

					 61  |

|
					 0-25mm  |

					 0.01mm  |

					 Φ6.5  |

					 Φ13×17  |

					 118  |

|
					 0-25mm  |

					 0.01mm  |

					 Φ6.5  |

					 Φ13×16  |

					 107  |

|
					 0-0.25"  |

					 0.001"  |

					 Φ3.5  |

					 Φ6×6.5  |

					 37  |

|
					 0-0.5"  |

					 0.001"  |

					 Φ5  |

					 Φ9.5×9.5  |

					 58.5  |

|
					 0-0.6"  |

					 0.001"  |

					 Φ5  |

					 Φ9.5×9.5  |

					 61  |

|
					 0-1"  |

					 0.001"  |

					 Φ6.5  |

					 Φ13×17  |

					 118  |
